自動化制漿系統

圖片 (1).jpg

圖片 (2).jpg

自動化制漿系統

自動化制漿系統組成

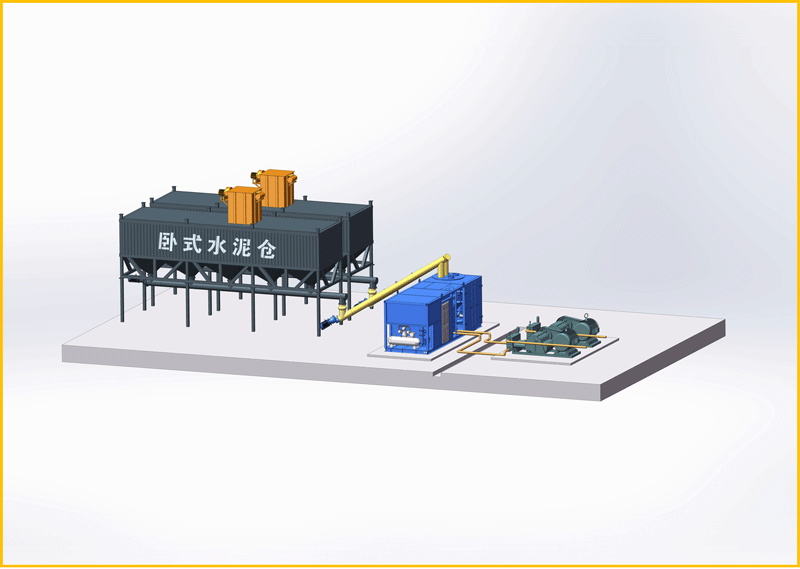

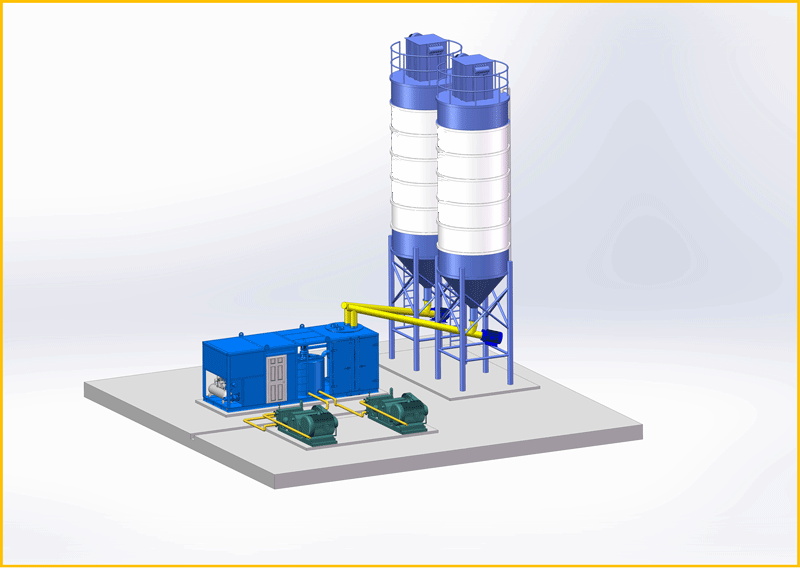

1.水泥倉（立倉或臥倉）6.儲漿桶

2.雙料螺旋輸送機 7.二級攪拌機

3.高速制漿機 8.水箱

4.電子稱重系統 9.電磁流量計、液位計

5.壓縮氣源 10.電氣自動化控制室

系統工作原理

系統通過儲料倉完成水泥儲存、倉底部送料螺旋機（2臺）給高速制漿機加灰、水箱及增壓泵給水、定量稱重配料計算、觸摸控制器智能順序啟停控制配比、完成自動制漿，然后經輸漿泵加入儲漿桶備用。整套系統智能控制，保證持續供漿。

主要技術參數

（1）臥式散裝水泥罐集成一體式自動制漿系統分類：為常規50T、70、80T、等不同尺寸規格，定制有90T 100T 120T。

（2）外形尺寸

50T外型尺寸：7.24m×2.4m×4.6m（長×寬×高）

70T外型尺寸：7.24m×2.4m×5.4m（長×寬×高）

80T加寬外型尺寸：8m×2.8m×4.6m（長×寬×高）

（3）制漿能力

稱重制漿能力：40m3/h，一桶漿耗時2-3分鐘，一般2000L漿液；

連續制漿能力：40m3/h；

（4）水灰比：（0.5:1），水、灰比可通過觸摸屏任意設置，可采用手動與全自動兩種模式。

（5）定量稱重精度：小于0.1%。

（6）安裝時對基礎承載力要求： 8Kg/ cm2

主要結構特點

1、儲料倉結構特點

（1）儲料倉頂端裝有兩根除塵管，含粉塵顆粒氣流通過管內霧化水降塵排除，減輕對周圍環境的污染。儲料倉下部出料口安裝氣動破拱裝置，必要時開啟，實現倉內粉料出倉順暢。

（2）適用于裝散裝水泥及干燥的粉煤灰，具有防雨、防潮、使用方便等特點。采用散裝水泥輸送車將粉料用氣送入倉內。

2、螺旋輸送機及雙軸高速制漿機特點

（1）采用氣動破拱下料，雙螺旋輸料結構，保證快速供料；

（2）采用雙軸高速逆向攪拌系統或者射流循環式制漿系統，保證迅速制漿。

3、電氣控制與軟件系統

（1）電子稱重，保證配比準確，各傳感器采集數據，軟件處理數據，保證數據處理完整有效；

（2）軟件采用人機交互工程，操作簡單方便，生動形象。

4、供水系統和儲漿系統

（1）供水采用液位計，保證水箱水源充足，增壓泵保證供水及時；

（2）儲漿系統采用液位計時刻檢測漿液量，保證儲漿桶內有足夠的漿液量，保證施工用量合理。
